SL30M复合加工数控车床

SL30M复合加工数控车床

刚性超越同级的重切削机型

产品特点

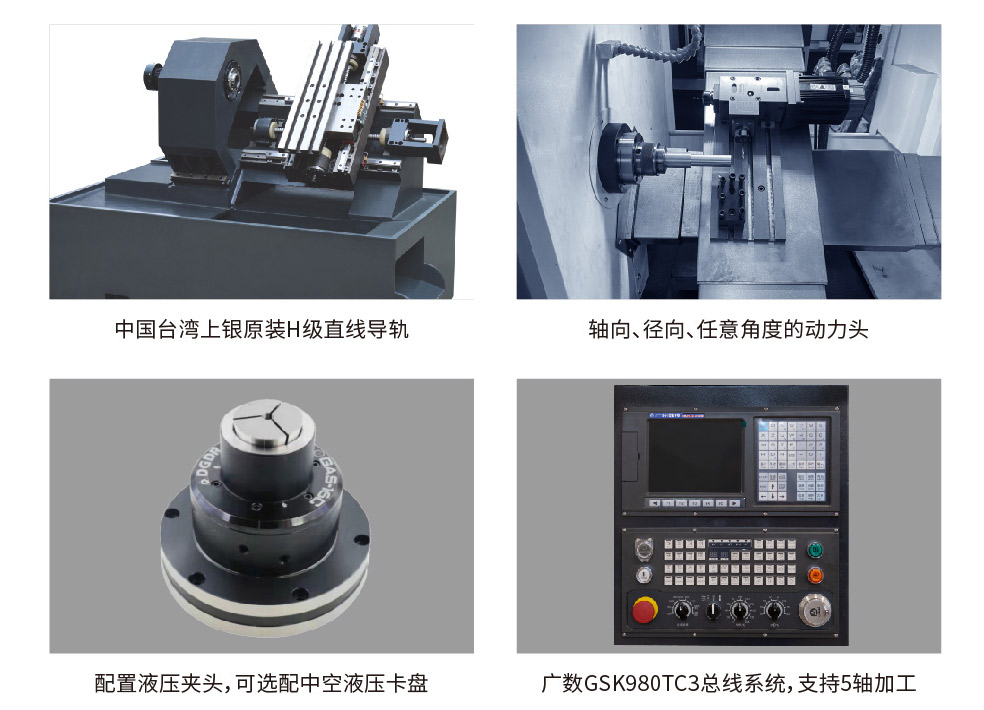

SL30M  产品关键部件图示 Key Components━━

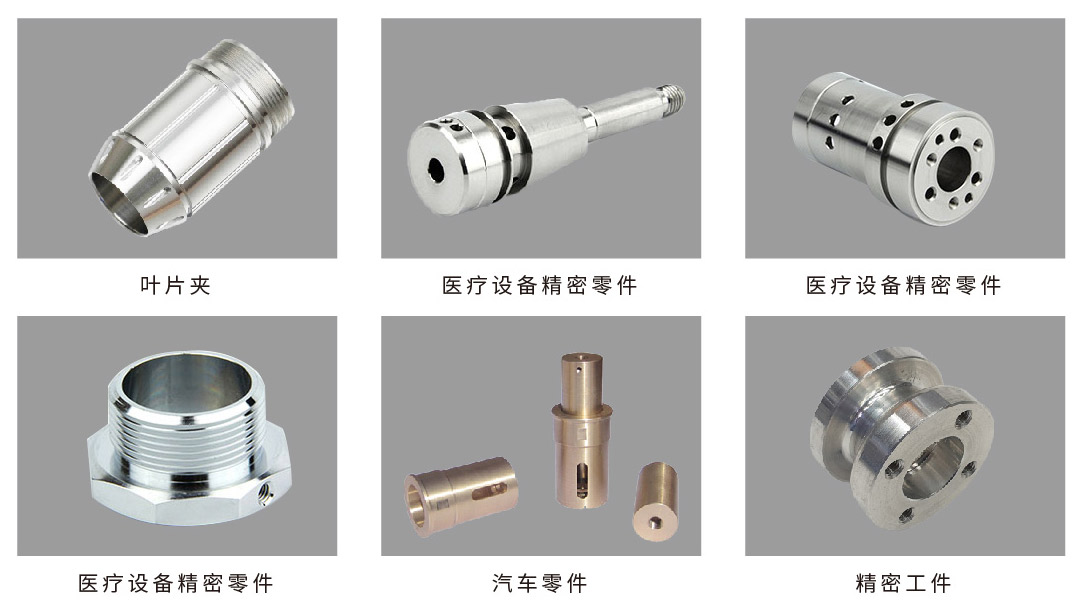

典型工件

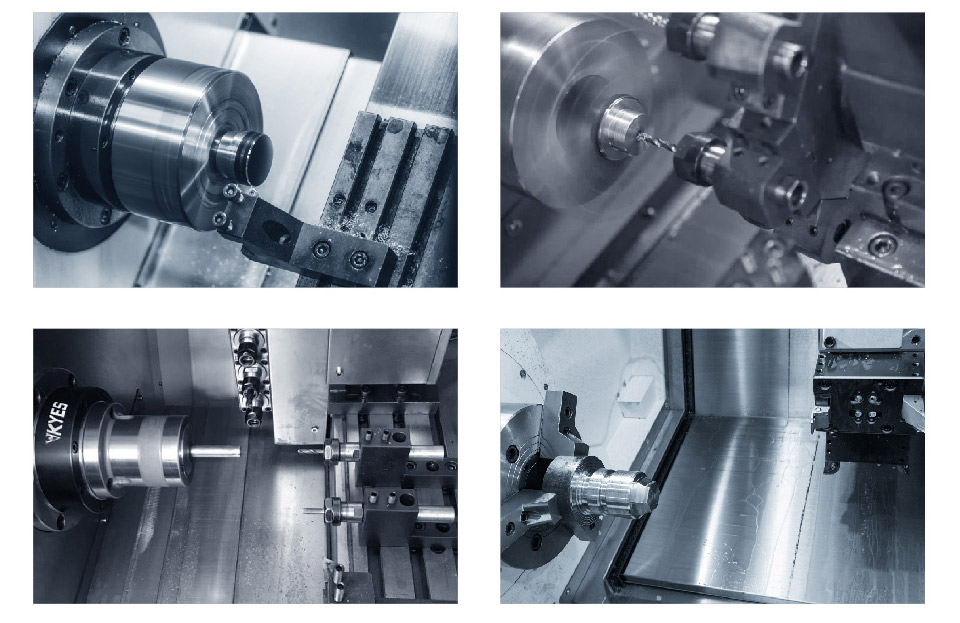

利用轴向、径向、角度以及Y轴等多轴加工,可实现工序高度集成,复杂工件也能一次装夹完成全部加工。

可以稳定且精确加工如下工件:

轴向、径向或成角度孔的加工;端面或侧面的面或槽加工;二方、四方、六方的面加工;球面加工;

如果这些工序满足您的加工需求,

请联系我们的工程师为您提供详细的解决方案。

解决方案

基于制造业升级对复合加工提出的更高要求,

得益于我们在金属切削领域的丰富经验和中高端数控机床的研发制造能力,

通过在汽车零部件、医疗器械、军工等行业的实践操作,

我们积累了大量提高复杂工件切削效率的整体解决方案。

在车削方面:

在保证精度稳定性的同时,我们与用户共同优化刀具布局和程序编写,缩短非车削时间,发挥机床最大潜力。

在铣削方面:

我们应用三维软件模拟加工,避免各项干涉,计算加工节拍,并通过可靠的硬件配置保证复合加工效率和精度。

在钻孔和攻丝方面:

我们根据精度要求选择适配的硬件,并凭借出众的电气调试能力,让客户以较低的投入获取更高的效益。

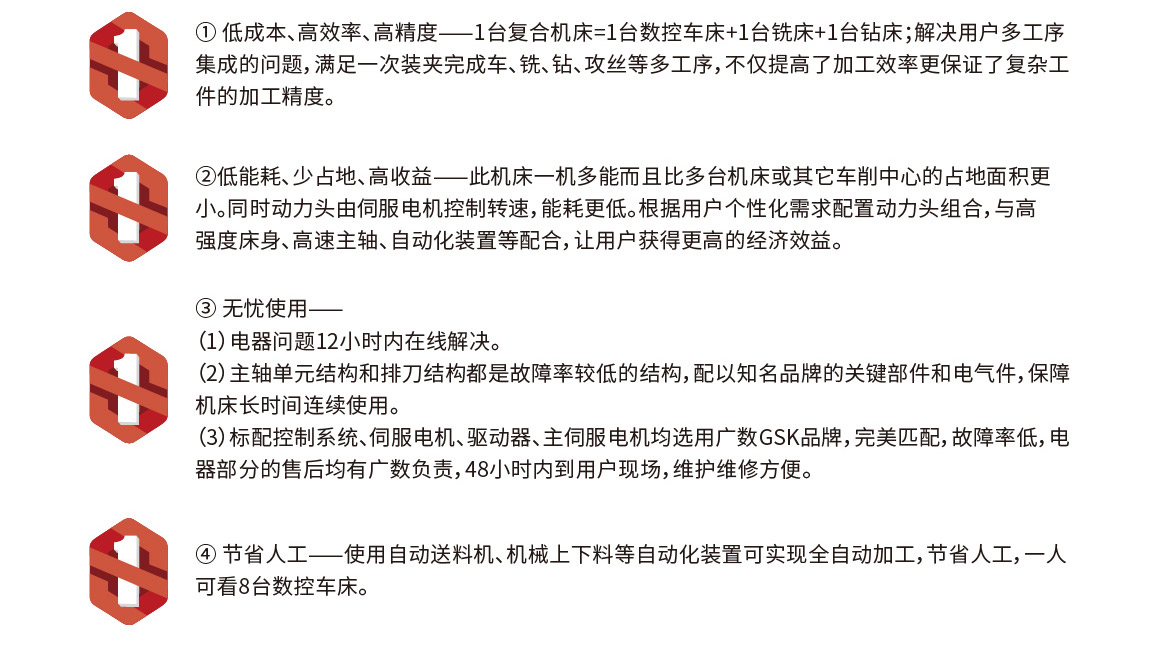

产品优势

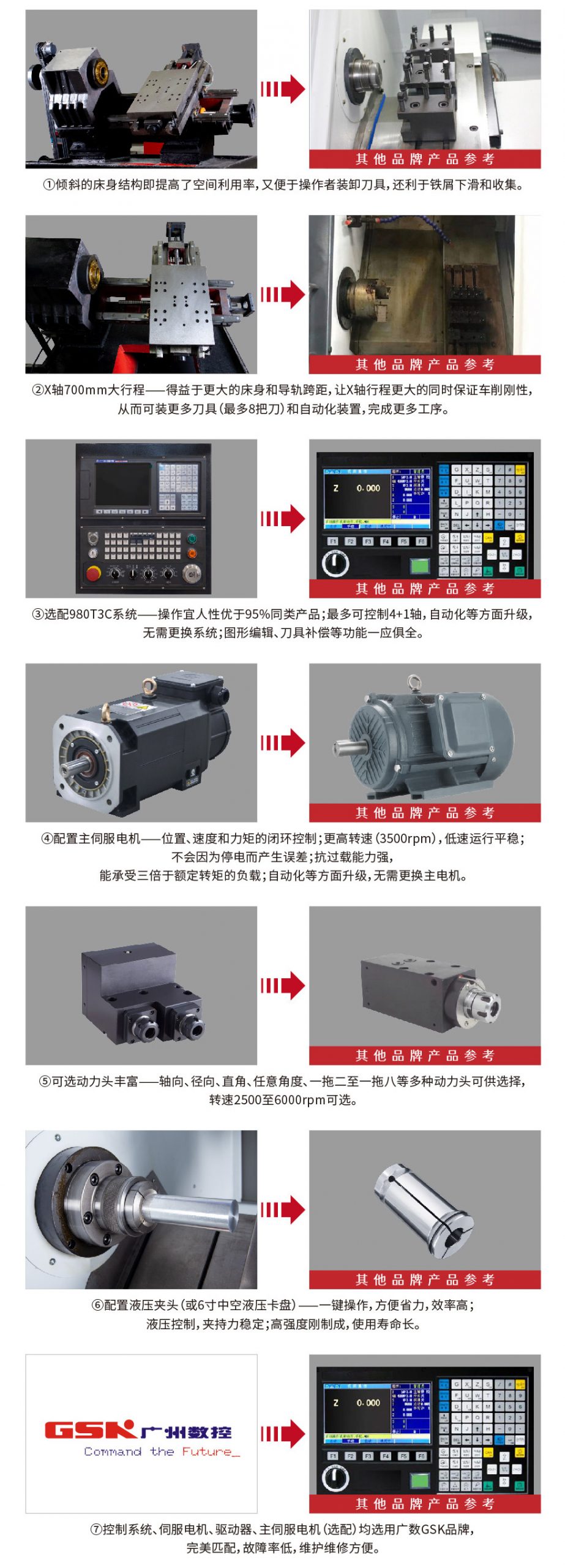

对比同类产品SL30M的优势 Comparative Advantage━━

参数配置

SL30M  规格及技术参数 Specifications / Technical Parameters━━

项目单位SL30M


工作范围

床身上最大回转直径mm300
托板上最大回转直径mm110
最大车削长度mm320




主轴

主轴通孔直径mm49
主轴拉杆通孔直径mm41.5
主轴转速r/min0-3000
主电机功率kw4
主轴头型式A2-5


行程

X轴行程mm580
Z轴行程mm350


快移

X轴快速移动

m/min

25
Z轴快速移动

m/min

25
刀具装刀方式

排刀+动力头/动力刀塔

刀具尺寸mm20×20


其它

夹紧方式气动夹头
卡盘直径(选配)6寸
水泵功率v/w380/90


尺寸重量

机床重量(约)kg1500
机床外形尺寸(长宽高)mm

1850×1450×1600





精度

精度标准GB/T16462-2007
X轴定位精度mm0.006
Z轴定位精度mm0.006
X轴重复定位精度mm0.004
Z轴重复定位精度mm0.004



SL30M  标准配置 Standard Configuration━━

序号名称SL30M产地
1数控系统广数980TC3系统国产
2驱动广数伺服驱动国产
3丝杠台湾上银丝杠台湾
4导轨台湾导轨台湾
5夹紧方式气动夹头国产
6装刀方式排刀国产
